固定式可燃气体检测仪如何接线

时间:2022-05-24 15:41:43 点击次数:39

固定式可燃气体检测仪是一种用于检测环境中可燃气的浓度,防止可燃气体的泄露发生各种危险,可以24小时监测气体浓度并报警,武汉聚舟科技是一家专业供应各种可燃气体检测仪的企业,如有需要,请随时联系武汉聚舟。


可燃气体检测仪有固定式可燃气体检测仪和便携式可燃气体检测仪两种,便携式可燃气体检测仪开机即可使用。而固定式气体检测仪在使用上相对复杂一些,尤其是接线。固定式可燃气体检测仪分三线制和总线制接线。

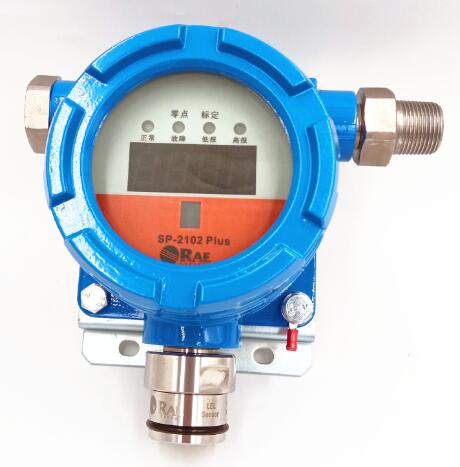

固定式可燃气体检测仪

三线制接线

三线制接线主要用于4-20mA输出信号的报警器,4-20mA的输出信号是指zui小电流为4mA,zui大电流为20mA。这种气体报警器多为分线制布线,即每个报警器单独布线到气体报警控制器。


三线制的报警器有三根线,一根线是电源的正级,一根是信号的正级,一根是公共的负极,接线端子一般用VSG来代表。正常接线的话只需要将气体报警器和控制器对应通道的VSG三个端子一一对应接线即可。


总线制接线

总线制多为RS485输出信号的气体报警器,布线多为总线制,即手拉手串联布线。四线制的报警器中一般有四个接线端子,分别对应供电正负和485信号正负,一般端子表示分别为VGAB,在四线制接线中,只需要将每个报警器的VGAB端子串联至另外一台报警器的VGAB端子即可。


以上是固定式可燃气体检测仪的接线方法,在武汉聚舟科技供应的各类气体产品中,还有更多气体检测设备检测可燃气体浓度,欢迎登录武汉聚舟科技查看,如有任何问题敬请随时联系我们。
