IR红外可燃气传感器介绍(2)

作者: 武汉聚舟科技来源: 本站时间:2020-09-14
我们熟悉的催化珠(催化燃烧)传感器,它的检测结果,对于不同的气体,都有线性的关系。但是IR红外可燃气传感器,却是具有非常不同于催化珠传感器的表现。我们常常可以看到不少气体检测仪品牌,比如德尔格气体检测仪,华瑞气体检测仪,英思科气体检测仪等等,它们的红外可燃气传感器,都有两种表示,比如CH4红外可燃气,和LEL红外可燃气。

这两种,其实都是有所区别的,并不是完全相同。我们先来看看CH4红外可燃气传感器,它对于非CH4的可燃气反应,是一个非线性的。我们可以看下面这个图示:
CH4红外可燃气
我们可以看到:当环境中是有1Vol%的甲烷CH4时,气体检测仪屏幕上显示的也是1Vol%;当环境中是有3Vol%的甲烷CH4时,气体检测仪屏幕上显示的也是3Vol%;当环境中是有5Vol%的甲烷CH4时,气体检测仪屏幕上显示的也是5Vol%......这就是对于甲烷CH4,反应是线性的。但是对于其他可燃气,却不是线性的了。

比如:
◆1.2Vol%的乙醇,却会使得可燃气体检测仪显示屏上显示为2.5Vol%CH4
◆1.1Vol%的丙烯,却会使得可燃气体检测仪显示屏上显示为2.5Vol%CH4
◆0.7Vol%的乙烷,却会使得可燃气体检测仪显示屏上显示为2.5Vol%CH4
◆0.65Vol%的丙烷,却会使得可燃气体检测仪显示屏上显示为2.5Vol%CH4
…………
也就是,可以发现:其他的可燃气,相对于气体检测仪上的读数显示,是一个非线性的表现。

所以,如果您使用的可燃气检测仪,是安装的CH4红外可燃气传感器,但是您现场检测的气体却不是甲烷,而是其他可燃气,那么屏幕上的读数,其实是难以换算的,因为它不是线性的关系。

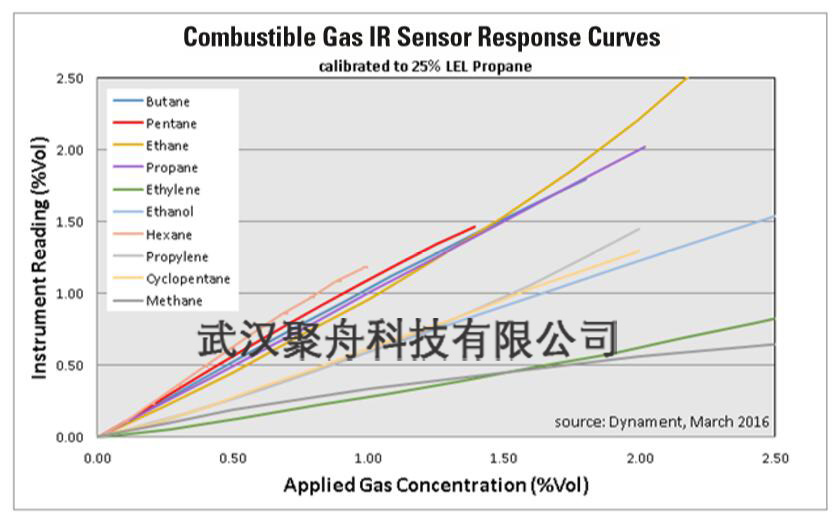

我们再来看看LEL红外可燃气传感器。我们就会发现,这个传感器使用丙烷标定后,其他的可燃性气体,对于这个传感器都有一种线性的反应表现。如下面这个图标所示:
LEL可燃气红外
所以,如果您现在检测的可燃气,不是丙烷,而是其他可燃性气体,其实都有一个系数关系了。这样,可燃气体检测仪屏幕上的读数,乘以一个系数,就能得到真实的那个非丙烷气体的读数了。

比如丁烷的系数是0.97;戊烷的系数是0.89;乙醇的系数是1.65;甲烷的系数是3……

以上的几篇文章,经过了可燃气体的三种传感器的介绍,如果您对于可燃气检测仪需要了解更多,或者需要订购产品等,请随时联系武汉聚舟科技,我们将会尽快给到您回复。
