可燃气体检测传感器:催化珠传感器介绍

作者: 本站来源: 本站时间:2020-09-08
我们都知道对于可燃气体检测仪而言,有催化珠传感器(也就是我们常说的催化燃烧传感器),还有红外传感器。而红外传感器中,我们会发现有两种:一种是LEL可燃气红外传感器,另一种是甲烷CH4红外传感器。这两种红外传感器,在实际的使用和检测过程中,实际是存在着巨大区别的,绝对不能随意的选择是LEL还是CH4,这部分的具体内容,我们下次的技术文章再做更详细的讨论。

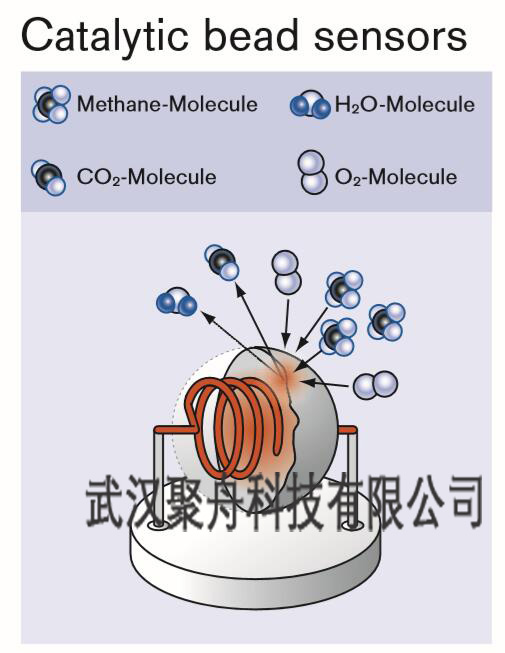

此文,我们来介绍下用于检测可燃气的催化珠传感器。他的结构示意图如下:
可燃气体检测催化珠传感器

催化珠传感器是在气体检测行业,被最多的气体检测仪厂家所采用的一种检测可燃气的传感器方式。它是用于检测可燃气或者可燃气蒸气的。在此可燃气传感器内,电线被卷成两个线圈。然后这些线圈就被催化物质所覆盖,使得其中一个线圈对可燃气体活跃,而另一个线圈对可燃气体惰性。然后这两个线圈配对,形成一个传感器珠。最后,这些珠被安装在一个线路板上。

一个电压会对两个珠进行加热,使得它们都达到一个很高的温度。当一个可燃气分子进入传感器后,就会和传感器珠接触,活性珠就会开始燃烧可燃气分子,引起它的温度上升。而作为参照的惰性珠对可燃气分子是没有反应的,故而它的温度就不会改变。正是这个活性珠的温度上升,而惰性珠的温度不上升,就在电路板上产生了新的不平衡,这个不平衡的状态就会转换成数字信号,变成气体检测仪屏幕上的读数。

那么读到这里,相信有人就会想了,这样不是不安全吗?因为相当于可燃气传感器内部在燃烧啊?!这种担心是多虑了。因为燃烧是一种很微小的燃烧,而且是在传感器燃烧室内的,这种燃烧室是专门设计的,因此它是防火焰泄漏的,而且也不会成为点火源,即使暴露在一个可燃的环境中。

以上是关于催化珠传感器的第一部分介绍,因为篇幅所限,关于它的第二部分介绍,我们将在下文继续讲解。如果您有更多的问题,或者需要订购产品,请随时联系武汉聚舟科技,我们会尽快地给您回复。
